«مدار کنترل جک پارکینگ»
مدار کنترل جک پارکینگ یا مرکز کنترل جک پارکینگ به عنوان مغز متفکر سیستم درب اتوماتیک می باشد. که تمام لوازم و متعلقات جک درب پارکینگ را توسط کابل یا به صورت بی سیم (امواج رادیویی) به خود متصل کرده و فرمان های خود را به اجزای مختلف جک پارکینگی ارسال می کند.
مدار فرمان درب اتوماتیک به طور کلی از قطعات الکترونیکی مختلفی تشکیل شده است که مهمترین آن ها عبارتند از:
- برد اصلی و ترانس
- تغذیه
- کارت رادیویی و ترمینال
- فیوز و دیپ سوییچ
- لامپ های LED
- صفحه نمایشگر
محتویات مدار کنترل جک درب پارکینگ

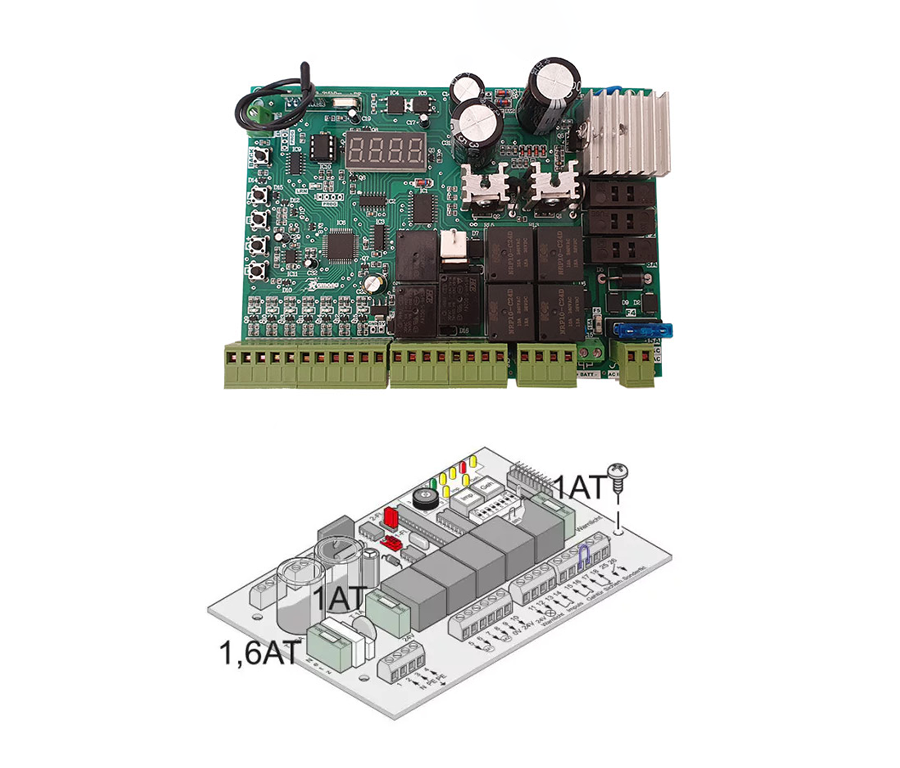

برد اصلی مدار کنترل در داخل سرور یک برد بزرگ و اصلی قرار دارد که تمام قطعات روی آن نصب می شوند و بر روی آن یک میکرو پروسسور تعبیه شده که اطلاعات را از سیستم دریافت کرده و پس از پردازش، دستور نهایی را صادر می کند.
وظیفه تغدیه این برد اصلی و سایر متعلقات سیستم درب اتوماتیک بر عهده ترانس تغذیه می باشد. قسمت ورودی ترانس معمولا 3 پایه دارد که دو پایه آن ورودی برق 220 ولت بوده و ورودی سوم برای ارت کاربرد دارد. خروجی این ترانس نیز به صورت ولتاژ مستقیم 12 ولت و 24 ولت به برد اصلی می رسد. کارت های رادیویی که در تابلو فرمان جک پارکینگی بکار می روند وظیفه دریافت امواج از ریموت کنترل و ارسال آن به برد اصلی را بر عهده دارند. به طور کلی اتصال برد اصلی به کلیه متعلقات سیستم درب اتوماتیک از طریق ترمینال ها صورت می گیرد. به طور کلی تمامی فرامین از طریق ترمینال ها به سایر اجزا ارسال می شود.
شما می تواند جهت خرید مدار کنترل جک پارکینگ مورد نظر خود با مجموعه تابا سنتر تماس بگیرید تا با دریافت مشاوره رایگان و ارسال درب منزل و هم چنین با در اختیار گذاشتن بهترین کیفیت و قیمت مقرون به صرفه خود میتوانید بهره مند شوید.
انواع مدار کنترل جک پارکینگ
به صورت کلی مدار کنترل جک پارکینگ در دو دسته مناسب برای سیستم های ۲۲۰ ولت و ۲۴ ولت تقسیم بندی کرد.
اگر درب پارکینگی اتوماتیک شما مشکل دارد و نیاز به یک مدار فرمان جایگزین دارید در مرحله اول باید ولتاژ کاری موتور درب پارکینگی را بدانید.
یکی از تفاوت های مدار فرمان درب پارکینگی ۲۴ ولت با ۲۲۰ ولت ، در قسمت منبع تغذیه یا ترانس سیستم می باشد . عموما ترانس های ۲۴ ولت ، قابلیت خروجی جریان بالایی نسبت به ترانس ۲۲۰ ولت دارند و این امکان وجود ندارد که ترانس ۲۲۰ را با ۲۴ ولت جابه جا یا جایگزین نمایید.
برندهای مدار کنترل درب پارکینگ تابا سنتر
با توجه به افزایش قیمت و محدودیت واردات و تحریم ، شرکت های ایرانی در جهت تولید مرکز کنترل جک درب پارکینگی اتوماتیک اقدام کردند .
برخی از مهمترین برندهای مطرح ایرانی که در این حوزه فعالیت می نمایند عبارت اند از :
سیماران، رامونا، MS1، میلان، ابریشم، بتا beta، سوها.
وظیفه مدار کنترل چیست؟
- ارتباط با کلیه متعلقات جک درب پارکینگ به صورت کابل یا بی سیم
- موجود در مدل های مختلف از قبیل تایمینگ، میکرو سوییچی و ….
- دارای اجزای اصلی از قبیل برد اصلی، ترانس تغذیه، فیوز و دیپ سوییچ، ترمینال و….
بهترین مدار کنترل جک درب پارکینگ ایرانی و خارجی
از نظر کارشناسان فروشگاه آنلاین تاباسنتر همه مدارهای وارداتی با کمی اختلاف با هم خوب هستند و مدار جک پارکینگ فک و مدار جک پارکینگ وی تو از برتری نسبی در مدارهای 220 ولت برخوردار هستند و در ایرانی ها مدار جک سیماران و مدار شرکت ام اس وان خوب می باشند.ذکر این مطلب ضروری می باشد که تمام مدارهای جک پارکینگ بی اف تی بی نظیر هستند ولی نقطه ضعف آن کاربرد برای محصولات خود بی اف تی می باشد به دلیل داشتن میکروسوییچ و 24 ولت بودن.
باید بسیار توجه نمایید که در انواع جک پارکینگ 12 و 24 ولتی وارداتی تاکید برخی از نصابان جک پارکینگ در زمان خرابی مدار تعویض آن با نمونه و مدل های چینی و ایرانی می باشد که و جهت هماهنگی و هم خوانی باید میکروسوئیچ های جک را از مدار خارج نماییم و جک پارکینگ با مدار تایم دار کاربکند و این کار به هیچ وجه توصیه نمی شود،ذکر مثال می آوریم:فرض کنید جک زومر مدارش دچار مشکل می شود و به جای تهیه مدار اصلی جک زومر پیشنهاد تعویض با مدار 24 ولت ms1 داده می شود و جهت انجام این کار باید میکروسوئیچ های جک زومر از مدار خارج شود (کار میکروسوئیچ در جک پارکینگ قطع کردن جریان برق به موتور جک می باشد) و با این کار موتور جک زومر و تنظیمات آن در طی زمان ایراد وارد می شود.این مثال برای جک های دیگر مانند جک بی اف تی هم صدق می کند.
اما در مورد مدار 220 ولت این گفته متفاوت است و در صورت مشکل دار شدن تنوع بسیار بالا از انواع مدل مدار جک پارکینگ در دسترس است برای تعویض سریع و آسان که باید متناسب با بوجه خودتان در نظر بگیرید .
